Tolleranza pistone cilindro: scopri le tabelle, le differenze A/B/C e i consigli tecnici per motori 2T e 4T
Conoscere la tolleranza perfetta pistone-cilindro è essenziale per massimizzare prestazioni, affidabilità e durata del motore.
Ecco le tabelle tecniche di riferimento per pistoni A/B/C e le differenze tra motori racing e uso stradale/amatoriale.
| Tipologia | Utilizzo | Tolleranza minima | Tolleranza massima | Note / Consiglio |
|---|---|---|---|---|
| 2 Tempi | Stradale / Amatoriale | 0,045 | 0,060 | Più sicurezza, meno rischio grippaggio |
| 2 Tempi | Gara / Competizione | 0,035 | 0,050 | Massima resa, va controllata spesso |
| 4 Tempi | Stradale / Amatoriale | 0,040 | 0,055 | Durata superiore, basso consumo olio |
| 4 Tempi | Gara / Competizione | 0,025 | 0,040 | Serve lubrificazione e controlli frequenti |
Esempio Tabella Differenze Pistoni A / B / C (mm)
| Codice | Diametro | Uso Tipico |
|---|---|---|
| A | 53,94 – 53,95 | Cilindro nuovo / tolleranza minima |
| B | 53,95 – 53,96 | Cilindro mediamente usato |
| C | 53,96 – 53,97 | Cilindro al limite usura/tolleranza |
Come si misura la tolleranza tra pistone e cilindro
La tolleranza pistone-cilindro è la differenza tra il diametro interno del cilindro e il diametro esterno del pistone. Per misurarla in modo preciso e professionale, segui questi step:
- Pulisci accuratamente pistone e cilindro, eliminando residui di olio e sporco.
- Usa un alesametro interno (dial bore gauge), oppure un micrometro da interni, per misurare il diametro interno del cilindro. Effettua la misura in almeno tre punti (alto, centro, basso) e su due assi (verticale/orizzontale), per verificare eventuali ovalizzazioni o conicità.
- Usa un micrometro esterno (precisione 0,01 mm) per misurare il diametro del pistone, solitamente a 10-12 mm sotto l’asse dello spinotto (punto indicato dal produttore).
- Calcola la tolleranza: Tolleranza = Diametro cilindro (mm) – Diametro pistone (mm)
- Confronta il risultato con la tabella tolleranze del costruttore (es: 0,045 – 0,055 mm per 2T strada, 0,035 – 0,045 mm per racing).
Una tolleranza corretta evita grippaggi, consumi eccessivi di olio o perdita di compressione. Se non hai strumenti professionali, affidati a un meccanico qualificato o richiedi una consulenza tecnica gratuita al nostro servizio clienti.
Pistoni Wossner in offerta per la tua moto
Husqvarna 150 CR 11-13 Pistone Wossner
KTM 125 EXC 01-16 bifascia Pistone Wossner
Pistone Wossner KTM 400 EXC F 09-11
Pistone Wossner Husqvarna 510 TE 08-10
TM EN/MX 250 99-17 Pistone Wossner
Pistone Wossner KTM 450 EXC F 03-07
Pistone Wossner Suzuki RGV 250 VJ22
KTM 200 EXC 98-16 Pistone Wossner
Immagini utili

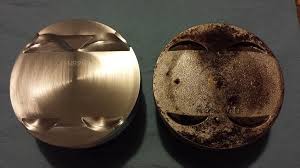

Pistone usurato vs nuovo: Macro foto confronto tra pistone usato (segni, rigature, consumo) e pistone nuovo (lucido e preciso).

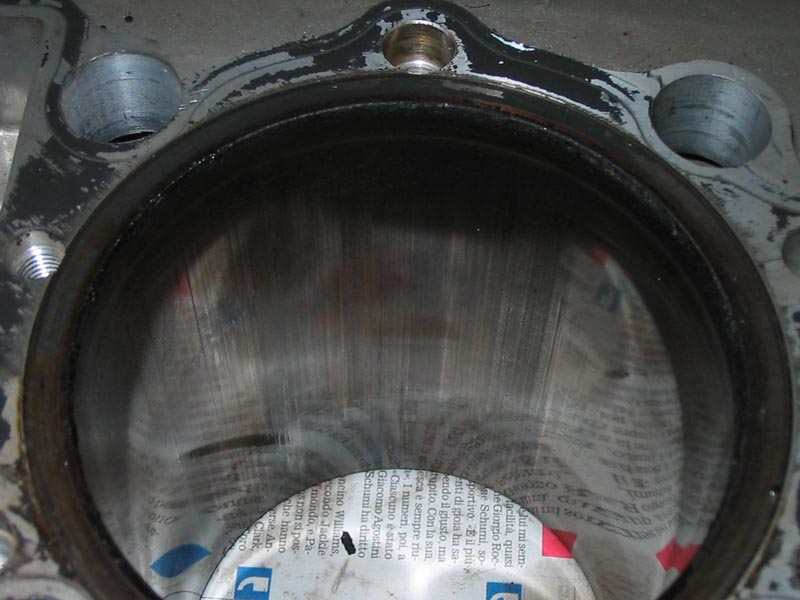

Cilindro con rigature: Immagine ravvicinata di una canna cilindro con striature dovute a tolleranza errata o lubrificazione insufficiente.

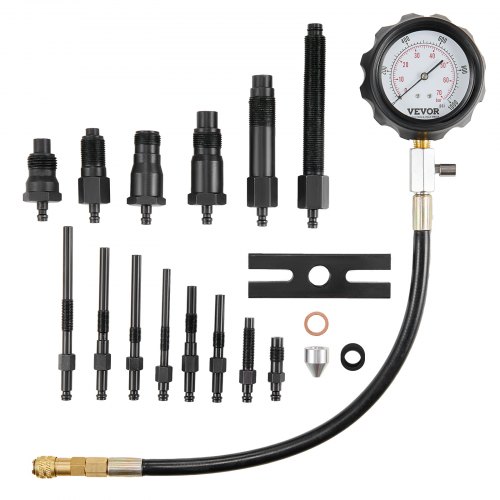

Misurazione compressione: Strumento collegato alla candela, valori letti sul manometro.

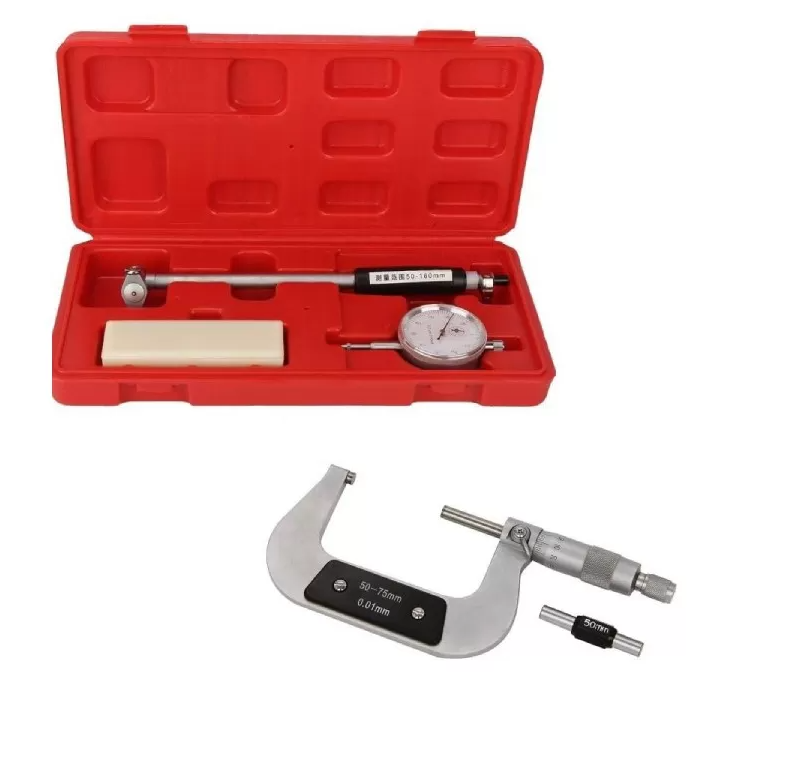

Kit manutenzione racing: Pistone, cilindro, micrometro e alesametro su banco officina.
Quando sostituire il pistone?
- Pistone consumato: Gioco eccessivo, segni di grippaggio, crepe, usura falda.
- Cilindro ovalizzato: Differenze X/Y > 0,02 mm – da rettificare o sostituire.
- Consumo olio o fumo blu: Segmenti usurati o pistone fuori tolleranza.
- Rumori metallici a freddo/caldo: Tolleranza eccessiva tra pistone e cilindro.
Kit revisione motori Wrench Rabbit
Kit revisione motore per Suzuki RM 125 2004-2007
Kit revisione motore per YAMAHA YZ 450 F 2014-2016
Kit revisione motore per HONDA CRF450R 09-12
Kit revisione motore per FANTIC XE XX 125 2021-2022
Dopo aver tirato fuori il cilindro è giunto il momento di valutare le condizioni effettive della canna interna del cilindro
Aprire il cilindro e smontare il pistone. Misurare il diametro della canna; scegliere un nuovo pistone; controllare la tolleranza della fascia e montare il tutto.Quando sostituire un pistone?
Durata, usura e consigli pratici per l'accoppiamento pistone-cilindro
La durata di un pistone e la salute del cilindro dipendono da tre fattori principali: corretta tolleranza, materiali e manutenzione. Rispettare la tolleranza prescritta (vedi tabella) riduce rischi di grippaggio, consente una lubrificazione efficace e mantiene la compressione sempre ottimale.
Quanto dura un pistone?
- Motori 2 tempi gara: pistone racing va controllato ogni 15-30 ore di utilizzo intenso, sostituito ogni 25-40 ore.
- Motori 2 tempi stradali/amatoriali: 60-90 ore (o secondo indicazioni produttore).
- Motori 4 tempi: sostituzione mediamente ogni 60-100 ore (gara) o oltre 150 ore (strada).
Controlla sempre: gioco laterale pistone, presenza di rigature, consumo anomalo olio, rumori “ferrosi” e compressione in calo.
Tips per allungare la vita di pistone e cilindro
- Segui sempre il corretto rodaggio dopo ogni sostituzione pistone/cilindro.
- Utilizza olio motore di qualità e la miscela raccomandata dal produttore.
- Controlla e pulisci regolarmente il filtro aria e il sistema di aspirazione.
- Non superare mai i limiti di regime (giri/minuto) se il motore è “freddo” o appena montato.
- Misura la compressione a intervalli regolari: un calo improvviso è segnale di usura.
- Evita di “tirare” con miscela troppo magra o con carburanti di scarsa qualità.
Kit pistone cilindro per la tua moto
Cilindro e pistone KAWASAKI KX125 D.54 03-07
Cilindro con pistone e guarnizioni per APRILIA RS 125 1996-2015 Rotax122
Cilindro e pistone YAMAHA WR250X D.77 08-13
Cilindro con pistone e guarnizioni per Aprilia SX 125 2009-2013
Cilindro e pistone HUSQVARNA FC 350 2014-2015 con motore KTM
Cilindro e pistone Suzuki RGV250 , VJ21 , VJ22 1991-1996
Cilindro e pistone KAWASAKI KX144 D.58 03-07
Cilindro e pistone YAMAHA YZ125 D.54 RACE 01-04
Domande frequenti
Ottieni le risposte alle tue domande più frequenti.
La tolleranza tra pistone e cilindro si misura con un alesametro per il cilindro e un micrometro per il pistone. Si rileva il diametro interno del cilindro (in più punti, a freddo) e il diametro del pistone (di solito a 10 mm dalla base dello spinotto). La differenza tra questi due valori fornisce la tolleranza reale. È fondamentale rispettare i valori consigliati dal costruttore (solitamente tra 0,04 e 0,07 mm per i motori 2T moderni).
Se la tolleranza supera il valore massimo, il pistone “balla” nel cilindro causando rumore, perdita di compressione, consumo d’olio eccessivo (nei 4T), usura accelerata e rischio di rotture o grippaggi. Un accoppiamento troppo largo può portare anche a rottura dei segmenti o danni alla canna del cilindro.
Le lettere A, B, C (e talvolta D, E) indicano microscopiche differenze di diametro del pistone, solitamente di 0,01 mm.
Pistone A: diametro minimo, per cilindri nuovi o appena rettificati.
Pistone B/C: diametro leggermente superiore, per cilindri con usura minima o canne più larghe.
Questo permette di ottenere sempre la tolleranza ottimale senza sostituire tutto il cilindro.
Nei motori racing (cross/enduro/stradali ad alte prestazioni) si consiglia di controllare la tolleranza ogni 15-30 ore di utilizzo, o ad ogni sostituzione pistone. Nei motori stradali o amatoriali può bastare ogni 5.000-10.000 km. Un controllo regolare previene danni costosi e mantiene le prestazioni sempre al massimo.
Il prezzo di un kit cilindro e pistone completo parte da circa 200 euro per i modelli entry level o scooter, fino a oltre 600-900 euro per kit racing, motard o moto di grossa cilindrata. I kit aftermarket sono spesso più economici degli originali, ma è importante scegliere ricambi di qualità per evitare problemi futuri.
Il costo per cambiare un cilindro motore varia in base a marca, modello e tipo di motore. Per moto 2 tempi di media cilindrata, il prezzo di un cilindro nuovo può variare da 150 a 400 euro, a cui vanno aggiunti il costo del pistone (50-150 euro) e la manodopera dell’officina (80-200 euro circa). Un intervento completo può quindi costare tra 250 e 600 euro. Per moto di alta gamma, racing o 4 tempi, il prezzo può salire sensibilmente.
