Tabella Tolleranze Pistone e Cilindro: Differenze 2T/4T, Gara e Strada
Conoscere la tolleranza perfetta pistone-cilindro è essenziale per massimizzare prestazioni, affidabilità e durata del motore.
Ecco le tabelle tecniche di riferimento per pistoni A/B/C e le differenze tra motori racing e uso stradale/amatoriale.
| Tipologia | Utilizzo | Tolleranza minima | Tolleranza massima | Note / Consiglio |
|---|---|---|---|---|
| 2 Tempi | Stradale/Amatoriale | 0,045 | 0,060 | Più sicurezza, meno rischio grippaggio |
| 2 Tempi | Gara/Competizione | 0,035 | 0,050 | Massima resa, va controllata spesso |
| 4 Tempi | Stradale/Amatoriale | 0,040 | 0,055 | Durata superiore, basso consumo olio |
| 4 Tempi | Gara/Competizione | 0,025 | 0,040 | Serve lubrificazione e controlli frequenti |
Esempio Tabella Differenze Pistoni A / B / C (mm)
| Codice | Diametro | Uso Tipico |
|---|---|---|
| A | 53,94 – 53,95 | Cilindro nuovo / tolleranza minima |
| B | 53,95 – 53,96 | Cilindro mediamente usato |
| C | 53,96 – 53,97 | Cilindro al limite usura/tolleranza |
Come si misura la tolleranza tra pistone e cilindro
La tolleranza pistone-cilindro è la differenza tra il diametro interno del cilindro e il diametro esterno del pistone. Per misurarla in modo preciso e professionale, segui questi step:
- Pulisci accuratamente pistone e cilindro, eliminando residui di olio e sporco.
- Usa un alesametro interno (dial bore gauge), oppure un micrometro da interni, per misurare il diametro interno del cilindro. Effettua la misura in almeno tre punti (alto, centro, basso) e su due assi (verticale/orizzontale), per verificare eventuali ovalizzazioni o conicità.
- Usa un micrometro esterno (precisione 0,01 mm) per misurare il diametro del pistone, solitamente a 10-12 mm sotto l’asse dello spinotto (punto indicato dal produttore).
- Calcola la tolleranza:
Tolleranza = Diametro cilindro (mm) – Diametro pistone (mm) - Confronta il risultato con la tabella tolleranze del costruttore (es: 0,045 – 0,055 mm per 2T strada, 0,035 – 0,045 mm per racing).
Una tolleranza corretta evita grippaggi, consumi eccessivi di olio o perdita di compressione. Se non hai strumenti professionali, affidati a un meccanico qualificato o richiedi una consulenza tecnica gratuita al nostro servizio clienti.
Serie Guarnizioni Motore APRILIA RS 125 / REPLICA 1995-10 athena
Cuscinetti Ruota e Paraolio posteriore Suzuki RMZ 250 2007-2016
Kit guarnizioni motore husqvarna WR 250 1999-2014
Filtro olio Suzuki DR-Z 400 2000-2009
Kit guarnizioni cilindro Cagiva mito EV 125 1991-08 SP525 athena
Kit guarnizioni motore Ktm EXC 125 2006-2016
Kit guarnizioni motore Suzuki DR 650 1990-1995
Kit paraolio motore Ktm EXC 125 1998-2016
Husqvarna 150 CR 11-13 Pistone Wossner
KTM 125 EXC 01-16 bifascia Pistone Wossner
Pistone Wossner KTM 400 EXC F 09-11
Pistone Wossner Husqvarna 510 TE 08-10
TM EN/MX 250 99-17 Pistone Wossner
Pistone Wossner KTM 450 EXC F 03-07
KTM 200 EXC 98-16 Pistone Wossner
Pistone Wossner Yamaha YZ 450 F 14-17 Pro Series
Dopo aver tirato fuori il cilindro è giunto il momento di valutare le condizioni effettive della canna interna misurare il cil
Aprire il cilindro e smontare il pistone. Misurare il diametro della canna; scegliere un nuovo pistone; controllare la tolleranza della fascia e montare il tutto.Quando sostituire un pistone?
Durata, usura e consigli pratici per l'accoppiamento pistone-cilindro
La durata di un pistone e la salute del cilindro dipendono da tre fattori principali: corretta tolleranza, materiali e manutenzione. Rispettare la tolleranza prescritta (vedi tabella) riduce rischi di grippaggio, consente una lubrificazione efficace e mantiene la compressione sempre ottimale.
Quanto dura un pistone?
- Motori 2 tempi gara: pistone racing va controllato ogni 15-30 ore di utilizzo intenso, sostituito ogni 25-40 ore.
- Motori 2 tempi stradali/amatoriali: 60-90 ore (o secondo indicazioni produttore).
- Motori 4 tempi: sostituzione mediamente ogni 60-100 ore (gara) o oltre 150 ore (strada).
Controlla sempre: gioco laterale pistone, presenza di rigature, consumo anomalo olio, rumori “ferrosi” e compressione in calo.
Tips per allungare la vita di pistone e cilindro
- Segui sempre il corretto rodaggio dopo ogni sostituzione pistone/cilindro.
- Utilizza olio motore di qualità e la miscela raccomandata dal produttore.
- Controlla e pulisci regolarmente il filtro aria e il sistema di aspirazione.
- Non superare mai i limiti di regime (giri/minuto) se il motore è “freddo” o appena montato.
- Misura la compressione a intervalli regolari: un calo improvviso è segnale di usura.
- Evita di “tirare” con miscela troppo magra o con carburanti di scarsa qualità.
Immagini utili

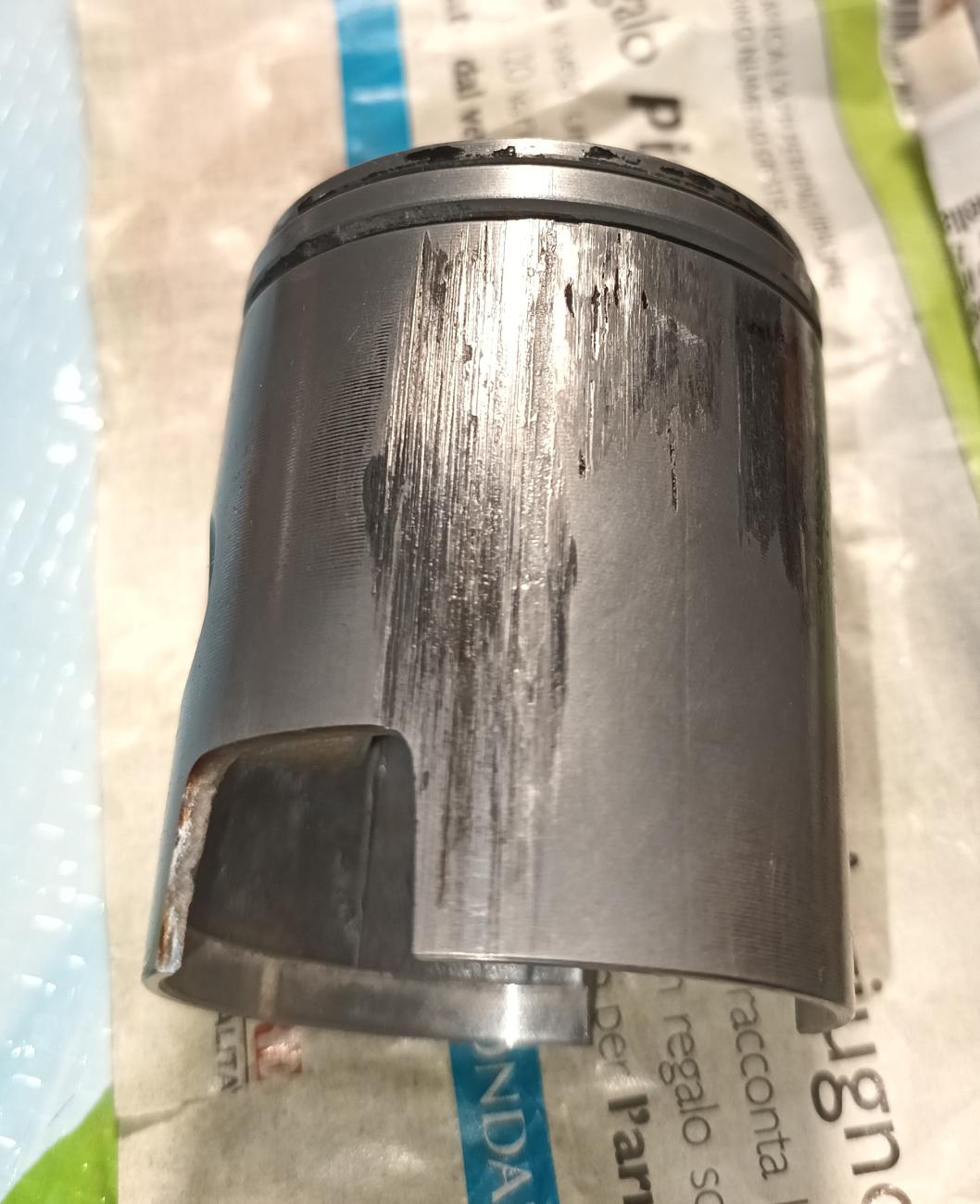

- Pistone usurato vs nuovo: Macro foto confronto tra pistone usato (segni, rigature, consumo) e pistone nuovo (lucido e preciso).
- Cilindro con rigature: Immagine ravvicinata di una canna cilindro con evidenti striature dovute a tolleranza errata o lubrificazione insufficiente.
- Misurazione compressione: Foto strumento di compressione collegato a una candela, con valori letti sul manometro.
- Kit manutenzione racing: Still life di pistone, cilindro, micrometro e alesametro su banco da officina pulito.
Prompt per IA/Canva/Midjourney: macro photo, motorcycle piston old vs new, detail, technical workshop, clean background
Quando è il momento di sostituire il pistone?
- Pistone consumato: gioco eccessivo, segni di grippaggio, crepe, distacco del materiale dal cielo/falda.
- Cilindro ovalizzato: differenze di misura tra alto/basso o asse X/Y >0,02 mm (da rettificare o sostituire).
- Consumo olio anomalo o fumo blu: sintomo di usura segmenti o pistone fuori tolleranza.
- Rumori metallici a freddo o a caldo: tipico di tolleranza troppo ampia.
